Приводы арматуры Rotork: электрические, пневматические и электрогидравлические

Rotork разрабатывает системы автоматизации запорной и регулирующей арматуры для нефтегазовых объектов, энергетики, водоснабжения и технологических производств. Основные направления — интеллектуальные электроприводы IQ3 Pro и CK, регулирующие приводы CVA, электрогидравлические системы Skilmatic SI, пневмо- и гидроприводы GP/GH и CP, позиционеры RTP/YTC, сигнализация положения Soldo и редукторы IW/IB. СК Автопартс помогает определить конфигурацию по коду, арматуре, моменту, усилию и требованиям системы управления.

Электроприводы и диагностика
Пневматика и гидравлика
Позиционеры и редукторы
Четвертьоборотный интеллектуальный электропривод Rotork IQT3 Pro
Поворотный регулирующий электропривод Rotork CVQ
Rotork — Valve ActuationПодбор по типу арматуры, моменту, управляющему сигналу и условиям эксплуатации.

О Rotork и подборе приводов промышленной арматуры

О производителе Rotork

Rotork plc — британская инженерная компания, история которой началась в 1957 году. Специализируется на оборудовании для дистанционного и автоматического управления потоками жидкостей и газов: электроприводах, пневматических и гидравлических приводах, редукторах, позиционерах и системах управления.

Приводы применяются на объектах добычи, переработки, транспортировки и хранения, в энергетике, на водопроводных и очистных сооружениях, химических и других технологических производствах. Номенклатура охватывает поворотные, многооборотные и линейные схемы управления.

Как СК Автопартс помогает с подбором

Для замены существующего оборудования лучше всего направить фотографию шильдика, полный код исполнения, маркировку арматуры и её присоединительные размеры. Уточняем наличие блока управления, напряжение, рабочий момент, ход штока, время срабатывания, протокол связи, позиционер, блок сигнализации положения и взрывозащищённое исполнение.

Для нового проекта проверяем момент открытия и закрытия арматуры, давление доступного воздуха либо гидрожидкости, функцию аварийного положения, сигнал 4–20 мА или HART, требования АСУ ТП и условия размещения. Выбранную конфигурацию сверяем с технической документацией производителя.

1957начало работы компании Rotork
IQ / IQTинтеллектуальные электрические приводы
Skilmatic SIэлектрогидравлические приводы аварийного действия
YTC / Soldoпозиционеры и контроль положения арматуры

Основные продуктовые направления Rotork

Ниже представлены подтверждённые серии производителя. Приведённые максимальные параметры относятся к семействам в целом: конкретное исполнение подбирается по документации.

Электропривод Rotork IQ3 Pro с дисплеем управления

Интеллектуальные многооборотные электроприводы

IQ3 Pro — Multi-turn Electric Actuators

Приводы для задвижек и другой многооборотной запорно-регулирующей арматуры. Система регистрирует положение, момент, события и рабочие параметры; диагностика и настройка доступны через дисплей, Bluetooth Setting Tool Pro и Rotork App. Подбираются по моменту, числу оборотов, классу работы, питанию и интерфейсам АСУ ТП.

Степень защитыIP66 / IP68
Погружение по спецификации7 м / 72 ч
Режимдо 60 пусков/ч
IQ3 ProIQ3M ProIQ3H ProIQ3D ProIQ3S Pro
↑ вернуться в меню
Четвертьоборотный электропривод Rotork IQT3 Pro

Четвертьоборотные электроприводы

IQT3 Pro — Part-turn Electric Actuators

Интеллектуальные приводы для шаровых кранов, дисковых затворов и другой поворотной арматуры. Поддерживаются дистанционный мониторинг, диагностика, местное управление и различные сетевые интерфейсы. Для подбора требуется момент с учётом пуска, режим открытие/закрытие или регулирование и необходимые функции безопасности.

Тип движениячетвертьоборотный
Степень защитыIP66 / IP68
Исполненияon/off, modulating
IQT3 ProIQT3M ProIQT3F ProIQT3N Pro
↑ вернуться в меню
Электропривод Rotork CKC с интеллектуальным блоком Centronik

Модульные электроприводы CK

CK Range — Atronik / Centronik

Многооборотные приводы для промышленной арматуры на объектах без взрывоопасных зон. Стандартная механическая платформа дополняется управлением Atronik (базовые функции) или интеллектуальным Centronik с интеграцией в системы автоматизации. Есть варианты для запорной и регулирующей работы.

Степень защитыIP68
Погружение по спецификации8 м / 96 ч
УправлениеAtronik / Centronik
CKCKACKCCKRCKRACKRC
↑ вернуться в меню
Регулирующий электрический привод Rotork CVL семейства CVA

Прецизионные электроприводы регулирующих клапанов

CVA Range — CVL / CVQ

Семейство компактных электрических приводов для непрерывного точного управления технологическими клапанами. CVL создаёт линейное перемещение штока, CVQ обеспечивает поворотное. Доступны сигнал 4–20 мА, регистратор данных, диагностика и варианты цифровой связи.

Выходное движениеCVL — линейное
Выходное движениеCVQ — поворотное
РежимS9, непрерывное регулирование
CVL500CVL1500CVL5000CVQ1200CVQ2400
↑ вернуться в меню

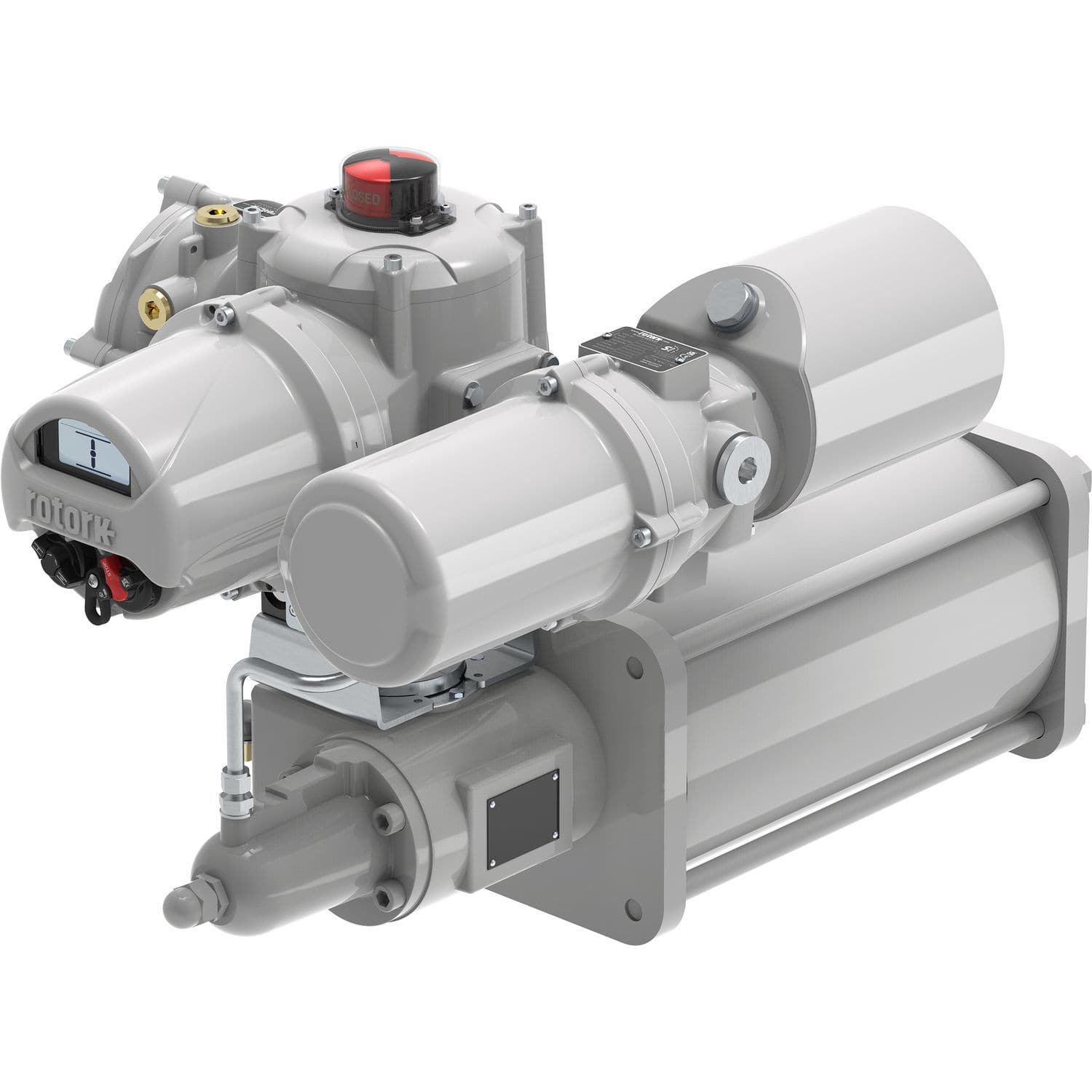

Электрогидравлический привод Rotork Skilmatic SI со встроенным гидромодулем

Электрогидравлические приводы аварийного действия

Skilmatic SI3 / SI4 — Electro-hydraulic Fail-safe Actuators

Интегрированные электрогидравлические приводы с управлением электропитанием и гидравлическим исполнительным механизмом. Предназначены для поворотной и линейной арматуры, в том числе контуров аварийного отключения (ESD). В зависимости от исполнения предусмотрены пружинный возврат, частичный тест хода (PST), диагностика и сетевой обмен. Для заказа уточняются момент или осевое усилие, безопасное положение, скорость срабатывания, питание и требования проекта.

Тип движенияповорот / линейный
SI — поворотный моментдо 200 000 Н·м
SI — линейное усилиедо 400 кН
Skilmatic SI3 Part-turnSkilmatic SI3 LinearSkilmatic SI4 Part-turnSkilmatic SI4 Linear
↑ вернуться в меню
Пневматический четвертьоборотный привод Rotork GP с кулисным механизмом

Пневматические и гидравлические приводы большой мощности

GP / GH — Heavy-duty Scotch Yoke Actuators

Кулисные силовые приводы для четвертьоборотной запорной арматуры магистральных трубопроводов и технологических установок. GP использует сжатый воздух, GH — гидравлическую жидкость. Возможны двухстороннее действие и пружинный возврат, а также системы аварийного перевода в безопасное положение.

Крутящий моментдо 600 000 Н·м
GP — пневмопитаниедо 12 бар
GH — гидропитаниедо 210 бар
GP Double ActingGP Spring ReturnGH Double ActingGH Spring Return
↑ вернуться в меню
Компактный пневмопривод Rotork CP для поворотной арматуры

Компактные пневматические приводы

CP — Compact Pneumatic Scotch Yoke Actuators

Компактная серия кулисных пневмоприводов для поворотных кранов и затворов. Варианты двухстороннего действия и с пружинным возвратом позволяют подобрать требуемую функцию при потере управляющего воздуха. При расчёте учитывают момент арматуры, давление воздуха, положение безопасности и наличие ручного дублёра.

Крутящий моментдо 4 500 Н·м
Корпус4 типоразмера
ИсполненияDouble Acting / Spring Return
CP/DCP/Sfail-closefail-open
↑ вернуться в меню
Интеллектуальный позиционер YTC Rotork YT-3400 с дисплеем и манометрами

Позиционеры регулирующей арматуры Rotork и YTC

RTP-4000 / YTC YT-3400 — Valve Positioners

Интеллектуальные и электропневматические позиционеры для точного управления ходом пневматического привода регулирующего клапана. Семейство Rotork RTP-4000 предусматривает бесконтактную обратную связь положения и диагностику; YTC YT-3400 поддерживает управляющий сигнал 4–20 мА, HART и автоматическую калибровку. Подбор — по типу исполнительного механизма, сигналу, пневмопитанию, взрывозащите и требуемым функциям диагностики.

Управляющий сигнал YT-34004–20 мА
Цифровая связь YT-3400HART
Установкалинейная / поворотная
Rotork RTP-4000YTC YT-3400YTC YT-1000YTC YT-2500
↑ вернуться в меню
Коробка концевых выключателей Rotork Soldo SS с визуальной индикацией положения

Блоки концевых выключателей и контроль положения Soldo

Soldo Controls — Limit Switch Boxes / Position Feedback

Коробки концевых выключателей, индикаторы положения и устройства обратной связи для шаровых кранов и дисковых затворов с пневмо- и гидроприводами. Линейки Soldo предназначены для местной индикации и выдачи электрических сигналов о положении арматуры. Материал корпуса, тип переключателей, взрывозащита и схема присоединения подбираются по конкретному исполнению.

Основная функцияоткрыто / закрыто
Материалы корпусовполимер / Al / сталь
Применениеконтроль арматуры
Soldo SSSoldo SFSoldo SWSoldo SKSoldo SQ
↑ вернуться в меню

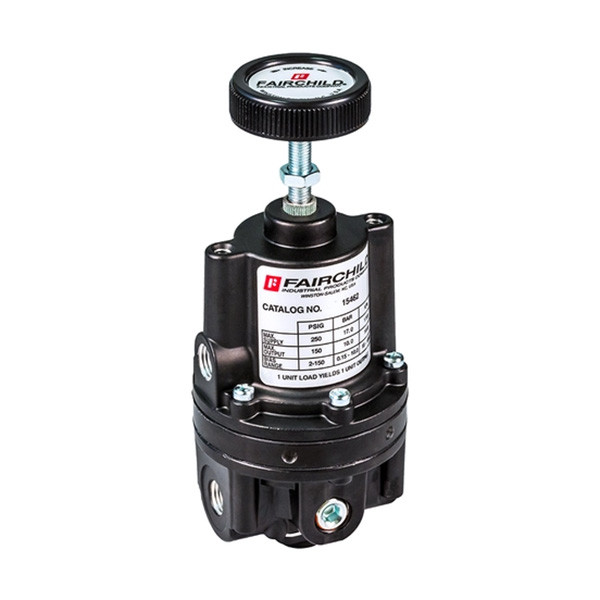

Пневматический регулятор давления Rotork Fairchild Model 10

Пневматические регуляторы давления Fairchild

Rotork Fairchild — Precision Pressure Regulators

Регуляторы давления для питания пневматических приводов, позиционеров и контрольно-измерительных пневмосистем. Линейки Fairchild включают прецизионные регуляторы, модели повышенного расхода и варианты регулирования обратного давления. Для подбора важны входное и выходное давление, расход воздуха, тип присоединения и условия эксплуатации.

Назначениестабилизация давления
Типыprecision / high-flow
Средасжатый воздух
Fairchild M10Fairchild M100Fairchild M1000Fairchild M30
↑ вернуться в меню
Червячный редуктор Rotork IW для четвертьоборотной арматуры

Редукторы для приводов трубопроводной арматуры

IW Part-turn / IB Multi-turn Gearboxes

Червячные четвертьоборотные редукторы IW для крупных шаровых кранов и затворов, а также конические многооборотные редукторы IB для задвижек и иной арматуры с большим осевым усилием. Возможна комплектация с электроприводом; исполнение подбирается по моменту, тяговому усилию, передаточному отношению и монтажным размерам.

IW — выходной моментдо 850 000 Н·м
IB — выходной моментдо 8 135 Н·м
IB — осевое усилиедо 1 320 кН
IW Mk2IW3–IW17IB MotorisedIB/AS
↑ вернуться в меню

Другие направления продукции Rotork

Помимо основных серий, Rotork выпускает специальные приводы, приборы автоматики и компоненты приводных систем.

Электрогидравлические приводы RCE и модульные EH

Помимо Skilmatic SI Rotork предлагает приводы RCE и модульные электрогидравлические решения для специализированных схем управления арматурой.

Газогидравлические приводы GO

Устройства gas-over-oil для трубопроводной арматуры, использующие энергию транспортируемого газа через гидравлическую передачу.

Приводы от высокого давления газа HPG

Поворотные силовые приводы, использующие давление технологического газа; доступны дополнительные системы контроля и аварийного отключения.

Приборные клапаны Bifold и дополнительные аксессуары

Специализированные приборные клапаны, электромагнитные пилоты и принадлежности управления арматурой: подбор по условиям системы и документации.

Сетевые системы Pakscan

Полевые сети и средства группового управления приводами с интеграцией в АСУ ТП; интерфейс и конфигурацию определяют по проекту.

Запасные части и модернизация

Комплектующие, аксессуары, ручные дублёры и решения по замене устаревших исполнений с проверкой артикула, документации и механической совместимости.

↑ вернуться в меню

Где применяются приводы Rotork

Выбор зависит от типа арматуры, технологической среды, числа циклов и требуемой функции управления.

Нефтегазовая отрасльДобыча, трубопроводы, компрессорные станции, резервуарные парки и системы аварийного отсечения.
Нефтепереработка и химияЗадвижки, шаровые краны и регулирующая арматура технологических установок.
ЭлектроэнергетикаЭнергоблоки, системы охлаждения, пароводяные и вспомогательные сети.
Вода и водоочисткаВодоводы, насосные станции, очистные сооружения и сети распределения.
Промышленное производствоТехнологические линии и оборудование управления потоками жидкостей, пара и газов.
Морские и удалённые объектыПриводы с требованиями к коррозионной стойкости, удалённой диагностике и безотказности.
↑ вернуться в меню

Какие данные нужны для подбора Rotork

Для точного коммерческого предложения лучше прислать маркировку и параметры привода вместе с данными арматуры.

Маркировка и шильдикПолный код Rotork, серийный номер и фотографии приводного узла и арматуры.
Тип и размеры арматурыЗадвижка, кран, затвор или регулирующий клапан; присоединение ISO, чертёж, DN и PN при наличии.
Момент, усилие и ходМоменты открытия и закрытия, запас, число оборотов, угол поворота или ход линейного штока.
Питание и пневмоподготовкаНапряжение, фазы, давление воздуха и гидросистемы; давление питания позиционера, регулятор Fairchild, температура и защита.
Алгоритм управления и обратная связьОткрыть/закрыть или регулирование; время хода, 4–20 мА, HART, концевые выключатели Soldo, индикация и сетевой протокол.
Безопасность и компоновкаFail-open / fail-close / stayput, требования SIL/Ex для конкретного исполнения, крепление и место монтажа.
↑ вернуться в меню

Как мы помогаем с поставкой Rotork

От фотографии шильдика до согласованного исполнения привода и доставки по заказу.

1

Получаем технические данные

Принимаем обозначение Rotork, фотографии, чертежи, тип арматуры и условия эксплуатации.

2

Сверяем исполнение

Проверяем серию, тип движения, момент, питание, сигнал управления и доступные опции безопасности.

3

Готовим предложение

Уточняем комплектацию, цену, ориентировочный срок и условия международной поставки.

4

Организуем поставку

Согласовываем заказ, закупку, документы, транспортировку и передачу оборудования заказчику.
