Fisher — бренд Emerson для промышленного управления потоками и давлением. Подбираем регулирующую арматуру для газа, пара и жидкостей, отсечные устройства, сбросные регуляторы, приводы и контрольно-измерительные приборы. При замене проверяем полное исполнение по шильдику, расчётные параметры, материалы, Kv/Cv, присоединения и совместимость автоматики.
Fisher входит в портфель Emerson и охватывает регулирующие клапаны, системы контроля давления, отсечные устройства газовых сетей, приводы, позиционеры, контроллеры уровня и специализированную арматуру для сложных технологических процессов.
Основные группы: easy-e, GX, HP, Vee-Ball, NotchFlo DST, 8580, FIELDVUE, 627, 299H, 92B, OSE, 63EG и T205. Изделия одной марки не взаимозаменяемы без сверки полного типового кода и характеристик конкретной конструкции.
Для замены клапана принимаем фото шильдика, полный типовой код, серийный номер, P&ID, присоединительные размеры и заводскую спецификацию. Проверяем DN/NPS, класс давления, Kv/Cv, характеристику регулирования, материал корпуса, уплотнения и тип соединения.
Для комплектного узла дополнительно сверяем привод, действие при потере воздуха, позиционер, напряжение и управляющий сигнал. Для регуляторов выясняем входное/выходное давление, расход, газ, пилот и настройку пружины. Комплектацию согласовываем по техническому запросу, не только по внешнему виду.
Ниже представлены реальные семейства оборудования Fisher для управления расходом, давлением и работой промышленной арматуры. Исполнение и рабочие параметры определяются по полному типообозначению и актуальной документации производителя.

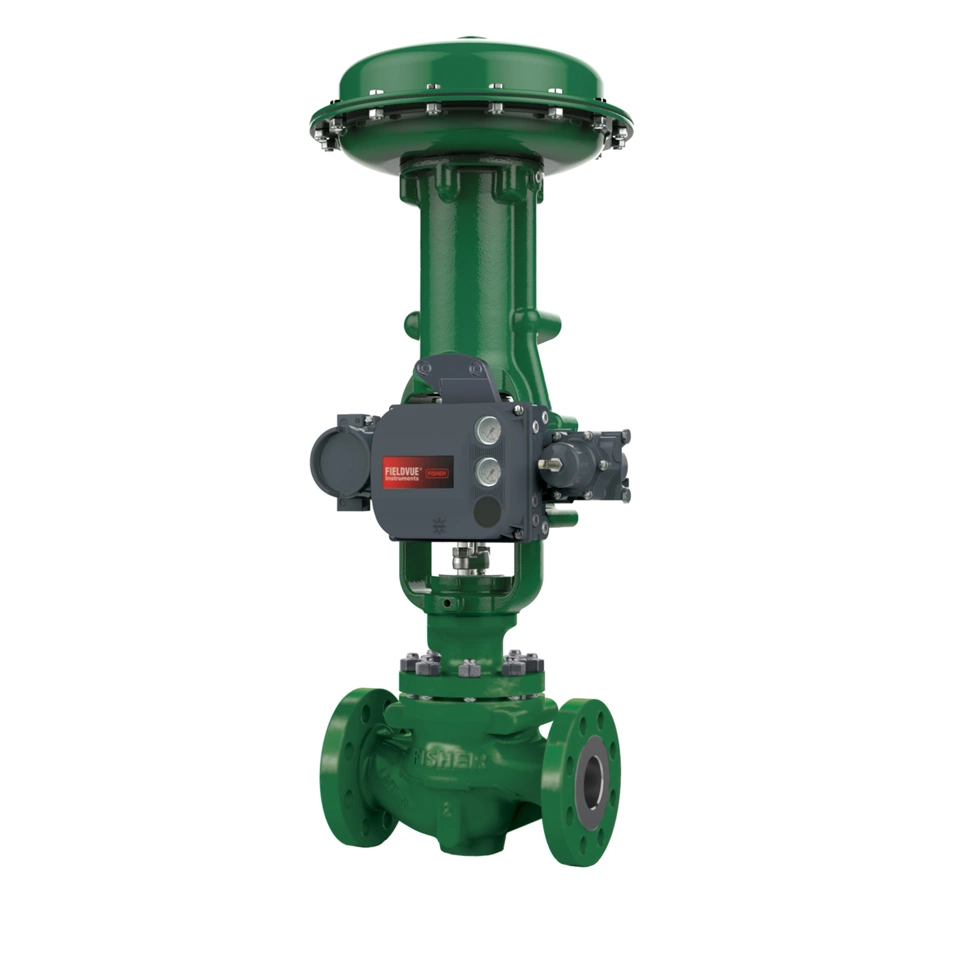

Проходные регулирующие клапаны для управления расходом и давлением жидкостей, пара и газов. Серия ET использует сбалансированный плунжер и направляемую клеткой регулирующую пару; EZ применяется, в том числе, в средах, склонных к налипанию и загрязнению. При замене уточняются конкретная модификация, характеристика пропускания, материал корпуса и тип затвора.
Интегрированная система «клапан + мембранный привод» для автоматизации процессов с типовыми расходами и давлениями. Существуют двухходовые и трёхходовые исполнения, включая схемы смешения и разделения потоков. Подбор зависит от Kv/Cv, ΔP, материала, температуры, герметичности, режима открытия и управляющего сигнала.
Односедельные высоконапорные регулирующие клапаны для энергетики, нефтепереработки и химических процессов. Серия использует направляемый клеткой плунжер, металлические седла и специальные внутренние части для высоких перепадов давления; исполнения выбирают по расчетным P/T, эрозии, кавитации и требованиям к шуму.
Специализированные регулирующие клапаны для загрязнённых жидкостей при кавитации и больших перепадах давления. Многоступенчатая конструкция внутренних частей снижает риск кавитационного разрушения, а защищённое седло разделяет регулирование и отсечение потока. При подборе уточняются абразивность среды, частицы, перепад и материал трима.
* Параметры относятся к указанному исполнению NotchFlo DST, подлежат уточнению по конкретной модели.
↑ вернуться в меню
Регулирующие поворотные клапаны с шаром V-образного профиля для жидкостей, газов, пара и волокнистых сред. Геометрия V-notch обеспечивает заданную характеристику регулирования, а комплектации V150, V200 и V300 различаются типом присоединения и допустимым классом давления. Для пульпы используются специализированные износостойкие исполнения.
Высокопроизводительные дисковые поворотные клапаны для дросселирования и запорных операций. Эксцентричный диск, варианты металлического и мягкого уплотнения позволяют выбирать исполнение под технологическую среду и требуемую герметичность. Для заказа важны номинальный размер, рабочее давление, тип привода и исполнение седла.
Прямодействующие и пилотные регуляторы давления газа для промышленных и распределительных сетей. 627 Series применяют в коммерческих и промышленных газовых линиях, 1098-EGR — в системах пилотного регулирования, 299H — в газораспределении; совместимые исполнения 299HV могут комплектоваться отсечным устройством VSX8. 67C предназначена преимущественно для питания приборных пневматических линий.
Редукционные клапаны для поддержания давления пара в технологических и тепловых системах. Fisher 92B применяется в промышленном пароснабжении, включая теплообменники, испарители и реакторы. Серия MR95 — компактные регуляторы прямого действия для пара и ряда иных сред при соответствующем исполнении.
Отсечная защитная арматура для прекращения подачи газа при выходе давления за установленные пределы. OSE работает как отдельное slam-shut устройство, VSX8 используется в составе совместимых газовых регуляторов, включая определённые исполнения 299H. Важно не смешивать этот тип отсечения с регулирующими клапанами и с обычными сбросными устройствами.
Пилотные и прямодействующие устройства регулирования противодавления и сброса избыточного давления. Fisher 63EG применяется на подходящих газовых и жидкостных средах, 289P — для аварийного сброса на разрешённых средах. Эти изделия нельзя автоматически считать заменой сертифицированным предохранительным клапанам по ASME: назначение и применимые нормы нужно проверять отдельно.
Регуляторы поддержания малого избыточного давления в резервуарах при хранении технологических жидкостей. Подача инертного газа сокращает контакт продукта с воздухом и помогает снизить испарение и окисление. Подбираются по рабочему диапазону, расходу, материалам, герметичности и условиям эксплуатации.

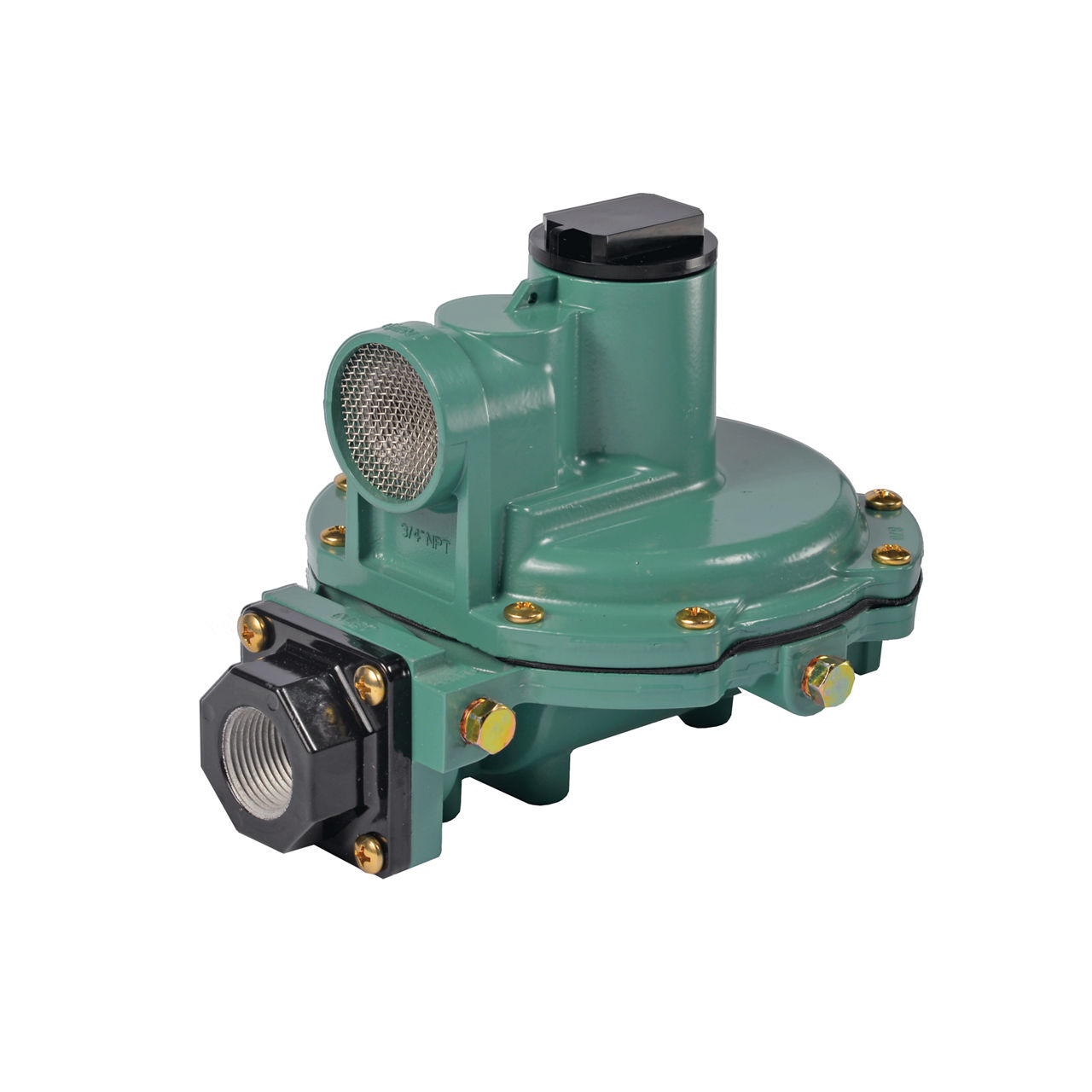

Специализированные регуляторы давления пропана и других допущенных сжиженных газов. R622 — регулятор второй ступени, R632A — двухступенчатое исполнение, 64 Series — регуляторы высокого давления. Параметры выбирают по составу газа, расходу, устройству газоснабжения и действующим нормам установки.

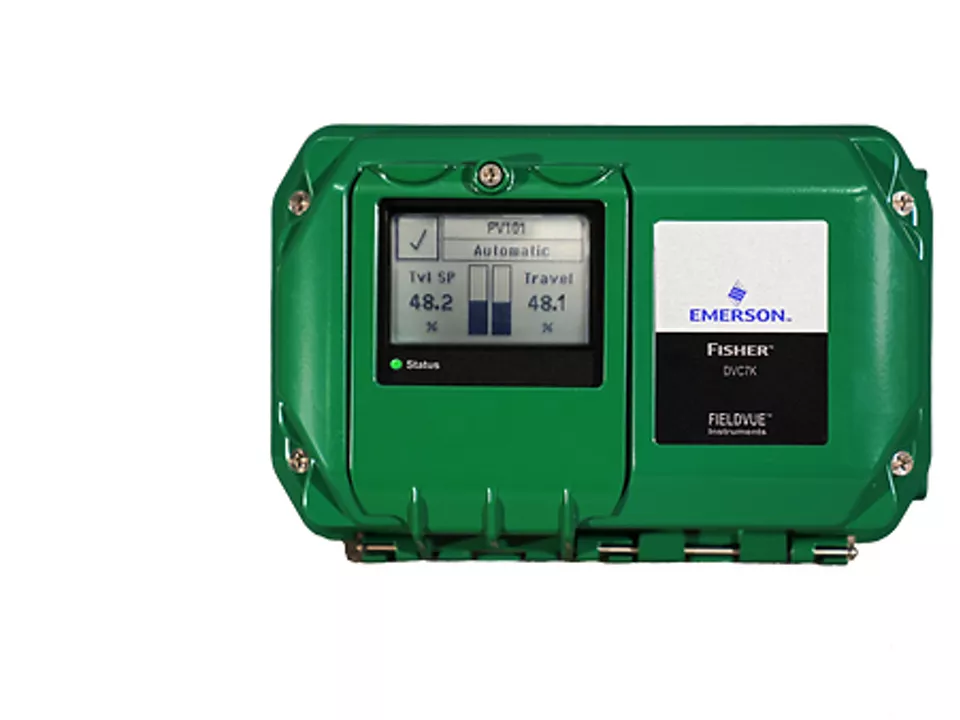

Цифровые позиционеры регулирующей арматуры для управления положением штока или поворотного вала и диагностики работы клапана. DVC6200 поддерживает HART-коммуникацию; линейка DVC7K предназначена для интеллектуального контроля состояния и подключения к системам автоматизации. Подбираются по типу привода, протоколу, взрывозащите и интерфейсам.
Пневматические контроллеры и вытеснительные датчики уровня для сосудов и технологических аппаратов. L2/L2sj определяют уровень или границу раздела жидкостей; 2500 с датчиком 249 используется для регулирования уровня и плотности в подходящих схемах. При выборе важны рабочая среда, давление, плотность и конструкция присоединения.
Мембранные приводы для регулирующих клапанов с линейным и поворотным движением. 657 и 667 используют пружинно-мембранную схему и отличаются направлением действия, а 2052 — компактный поворотный привод. При подборе учитываются усилие или момент, ход, давление управляющего воздуха, безопасное положение и присоединение к арматуре.

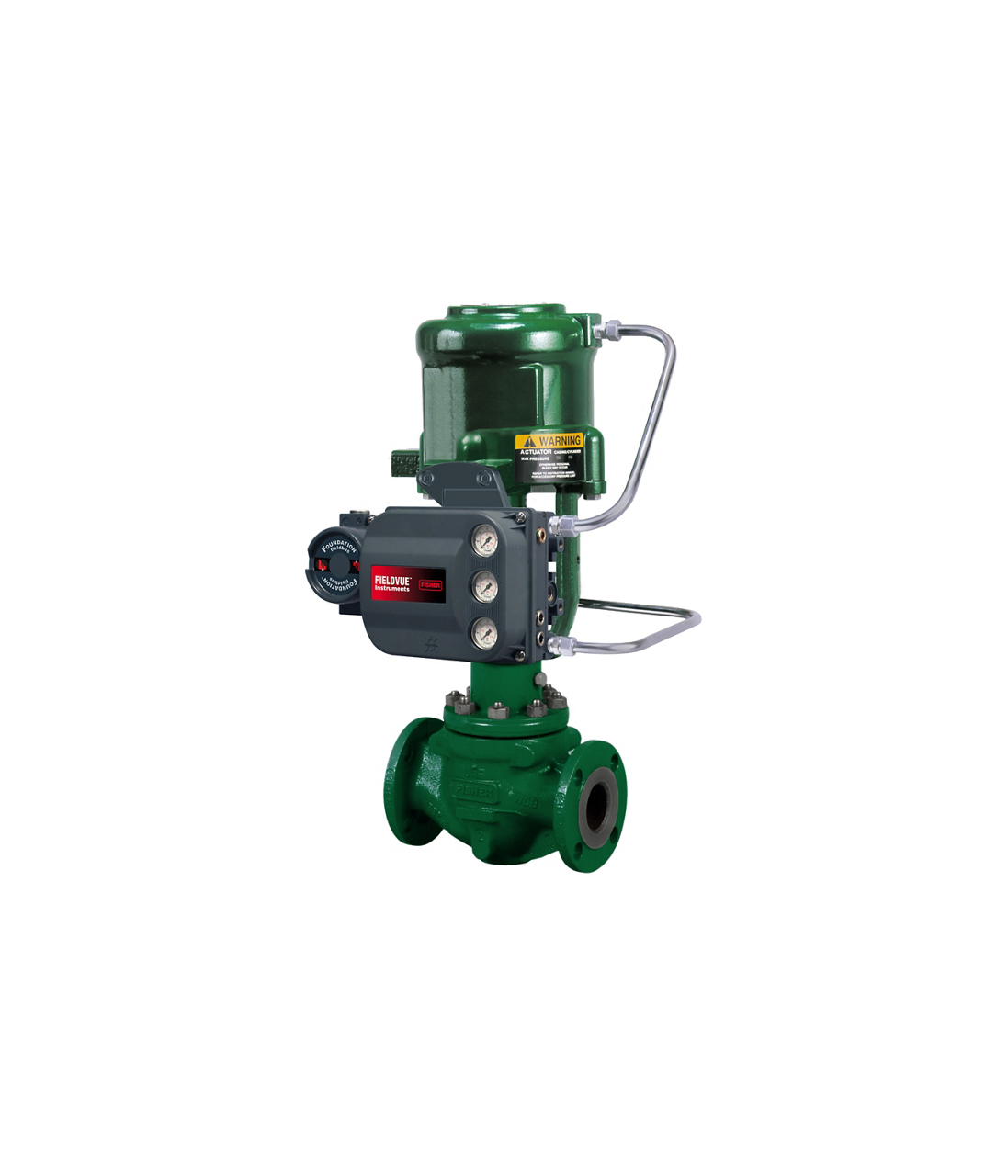

Поршневые приводы двойного действия для управления клапанами с поступательным движением штока. Серия 585C обеспечивает жёсткое позиционирование, а в некоторых размерах доступны возвратные пружины и ручное управление. Требуется согласовать усилие, ход, воздушное питание, установочные размеры и требуемое безопасное положение.
* Максимумы зависят от размера и конфигурации привода 585C.
↑ вернуться в менюДополнительно подбираем специализированные внутренние части, клапаны особого исполнения, цифровые приборы и оригинальные комплектующие по заводской спецификации.
Специальные внутренние части Whisper Trim, WhisperFlo и Whisper NXV для снижения шума в газовых системах.
Исполнения Cavitrol III и Cavitrol Hex для ограничений кавитации в жидкостях при высоких перепадах давления.
Проходные исполнения easy-e EZ с направлением плунжера по штоку для процессов с повышенным загрязнением.
Исполнения Fisher GX, YD и YS для смешения либо распределения технологических потоков.
Инструменты настройки, тестирования и диагностики цифровых клапанных контроллеров FIELDVUE.
Седла, клетки, уплотнения, плунжеры, мембраны, пружины и компоненты приводов по спецификации оригинального изделия.
FIELDVUE 4400 и другие совместимые приборы контроля положения арматуры по типу выходного сигнала.
Fisher easy-Drive 200R — электрические решения для подходящих исполнений клапанов; подбор по усилию, ходу и питанию.
Криогенные, антикавитационные и малошумные исполнения для подтверждённых технологических условий.
Клапаны, приводы и регуляторы используются в процессных системах, где важны точность управления, надёжность арматуры и совместимость с автоматизацией.
Точная спецификация сокращает ошибки при замене и позволяет согласовать клапан, привод, регулятор и цифровые компоненты как единую систему.
Работаем с конкретной заводской спецификацией и проверяем применимость до согласования заказа.
Принимаем шильдик, заказной код, фото арматуры, P&ID, условия процесса и требуемую комплектацию.
Сверяем корпус, седло, пропускную способность, привод, позиционер, рабочую среду и необходимые допуски.
Уточняем возможность поставки конкретного исполнения, цену, срок, комплектность и документы.
Согласовываем заказ, закупку, логистику, документы и передачу оборудования заказчику.
