Moog — американский производитель сервоклапанов, пропорциональных клапанов, радиально-поршневых насосов и высокоточных приводов для промышленности | СК Автопартс

Сервоклапаны, пропорциональные клапаны и насосы Moog

Moog выпускает высокоточные сервоклапаны D633–D639, D661 и 761, пилотно-управляемые пропорциональные клапаны D662–D685, картриджные клапаны X700, радиально-поршневые насосы RKP и RKP-D, электромеханические и электрогидравлические приводы. СК Автопартс помогает определить точную модификацию по артикулу и шильдику, согласовать технические параметры и организовать поставку под промышленное оборудование.

Планетарные редукторы Сервоклапаны Moog
Приводы мобильной техники Насосы RKP / RKP-D
Лебёдочные и насосные приводы Промышленные сервоприводы
Сервоклапан Moog D633 D634 — промышленная гидравлика
Радиально-поршневой насос Moog RKP
MOOG INDUSTRIALСервоклапаны и насосы для точного управления расходом, давлением и движением.

О Moog и подборе оборудования

О производителе Moog

Moog Inc. — международный производитель систем управления движением. Промышленное направление включает сервоклапаны с механической и электрической обратной связью, пропорциональные распределители, радиально-поршневые насосы, сервомоторы и интегрированные приводы.

Компоненты Moog применяются в прессах и металлообработке, литьевых машинах, испытательных стендах, энергетике и специализированных промышленных установках. Для точной замены критичны полное обозначение и электрогидравлические интерфейсы.

Как СК Автопартс помогает с подбором

Для сервоклапанов проверяем серию, полный код, типоразмер ISO, исполнение золотника, рабочий расход и давление, характеристики пилотной ступени, напряжение и сигнал управления.

Для насосов RKP уточняем рабочий объём, тип регулятора, скорость, направление вращения, подключение и рабочую жидкость. Для сервомоторов и приводов — момент, скорость, датчики, электрическое подключение и монтаж.

D633–D639сервоклапаны прямого действия
D661–D685пилотные пропорциональные клапаны
19–140 см³типоразмеры насосов RKP
CD / Fastact Hсемейства промышленных сервомоторов

Основные продуктовые направления Moog

Ключевые линейки сервоклапанов, гидравлических насосов и промышленных приводов. Параметры и совместимость уточняются по полному обозначению конкретного исполнения.

Прямоуправляемые сервоклапаны D633 / D634 — оборудование Moog

Прямоуправляемые сервоклапаны D633 / D634

Direct Drive Servo Valves · Analog Interface

Сервоклапаны прямого действия с линейным силовым электродвигателем и встроенной электроникой. Управляют расходом без отдельной пилотной ступени и используются в прецизионных гидросистемах прессов, станков и испытательных установок.

МонтажISO 4401 NG6 / NG10
Давление P/A/Bдо 350 бар
Управлениеаналоговый сигнал
D633D634DDVпрямое управление
↑ вернуться в меню
Сервоклапаны D636 / D637 с цифровой электроникой — оборудование Moog

Сервоклапаны D636 / D637 с цифровой электроникой

Direct Drive Servo Valves · Digital Interface

Цифровые сервоклапаны прямого действия для управления расходом, давлением и динамическими перемещениями. В зависимости от исполнения используются аналоговые команды и промышленные цифровые интерфейсы.

МонтажNG6 / NG10
Давление P/A/Bдо 350 бар
Управлениецифровая электроника
D636D637DDVFieldbus (опция)
↑ вернуться в меню
Сервоклапаны D638 / D639 с управлением p/Q — оборудование Moog

Сервоклапаны D638 / D639 с управлением p/Q

Digital Pressure, Flow and Axis Control Valves

Прямоуправляемые цифровые клапаны для регулирования расхода, давления и совместного режима p/Q. Исполнения применяют в контурах управления скоростью, позицией и усилием промышленного оборудования.

МонтажNG6 / NG10
Макс. расход75 / 180 л/мин
Давление P/A/Bдо 350 бар
D638D639p/Qaxis control
↑ вернуться в меню
Двухступенчатые сервоклапаны D661 — оборудование Moog

Двухступенчатые сервоклапаны D661

Pilot Operated Servo Valves · D661

Высокодинамичные пилотно-управляемые сервоклапаны с интегрированной электроникой. Выбор конфигурации выполняется по рабочему расходу, сигналу, присоединению и требуемой динамике.

Типдвухступенчатый
Порт P/A/Bдо 350 бар
Сигналпо исполнению
D661ServoJetD661-G
↑ вернуться в меню
Пропорциональные клапаны D662–D665 — оборудование Moog

Пропорциональные клапаны D662–D665

Pilot Operated Proportional Valves · D66x

Пилотные пропорциональные распределители для больших расходов и регулирования технологических гидроприводов. Выбор определяется размером присоединительной поверхности, пилотным каскадом и характеристикой потока.

РазмерыNG16–NG32
Давление P/A/Bдо 350 бар
Регулированиерасход / давление
D662D663D664D665
↑ вернуться в меню
Цифровые пропорциональные клапаны D671–D675 — оборудование Moog

Цифровые пропорциональные клапаны D671–D675

Pilot Operated Proportional Valves · D67x

Серия пилотно-управляемых распределителей с электронным регулированием расхода, давления, p/Q и отдельных осевых функций. Разные типоразмеры подходят для прессов, литьевых установок и металлургических систем.

Типоразмерыпо модели
Порт P/A/Bдо 350 бар
Интерфейспо исполнению
D671D672D673D674D675
↑ вернуться в меню
Пропорциональные клапаны D681–D685 — оборудование Moog

Пропорциональные клапаны D681–D685

Pilot Operated Proportional Valves · D68x

Пилотно-управляемые пропорциональные клапаны с аналоговой электроникой для производительных промышленных гидросистем. Используются в системах с большими потоками рабочей жидкости.

ТипоразмерыNG10–NG32
Порт P/A/Bдо 350 бар
Макс. расходдо 3 600 л/мин
D681D682D683D684D685
↑ вернуться в меню
Сервоклапаны 761 / G761 — оборудование Moog

Сервоклапаны 761 / G761

Mechanical Feedback Servo Valves · 761 Series

Двухступенчатые сервоклапаны с механической обратной связью и пилотным каскадом сопло-заслонка. Используются для точного регулирования расхода в испытательных стендах и промышленной гидравлике.

Номинальный расход0,5–75 л/мин
МонтажISO 10372 Size 04
Давлениедо 350 бар*
761G761761KMFB
↑ вернуться в меню
Картриджные сервоклапаны X700 — оборудование Moog

Картриджные сервоклапаны X700

2-Way Servo Cartridge Valves · X700

Двухходовые высокорасходные сервокартриджи для литьевых машин, прессов и тяжелых гидравлических приводов. Пилотная ступень построена на прямоуправляемом клапане Moog D636.

Размеры32 / 40 / 50
Давлениедо 420 бар
КаскадDDV D636
X7002-wayservo cartridge
↑ вернуться в меню
Радиально-поршневые насосы RKP — оборудование Moog

Радиально-поршневые насосы RKP

Radial Piston Pumps · RKP

Регулируемые радиально-поршневые насосы для промышленной гидравлики. Работают в приводах прессов, литьевых машинах, испытательных стендах и системах с повышенными требованиями к акустике.

Рабочий объём19–140 см³/об
Непрерывное давление280 / 350 бар
Контуроткрытый
RKP 19RKP 32RKP 45RKP 63RKP 80RKP 140
↑ вернуться в меню
Насосы RKP-D с цифровым управлением — оборудование Moog

Насосы RKP-D с цифровым управлением

Digital Control Radial Piston Pumps · RKP-D

Насосы RKP с цифровым электрогидравлическим регулированием подачи и давления. Возможна настройка и диагностика с использованием специализированного ПО.

Системарегулируемый объём
Контроллерэлектрогидравлический
НастройкаMoVaPuCo
RKP-DD1–D8цифровое управление
↑ вернуться в меню
Гидравлические блоки и коллекторы — оборудование Moog

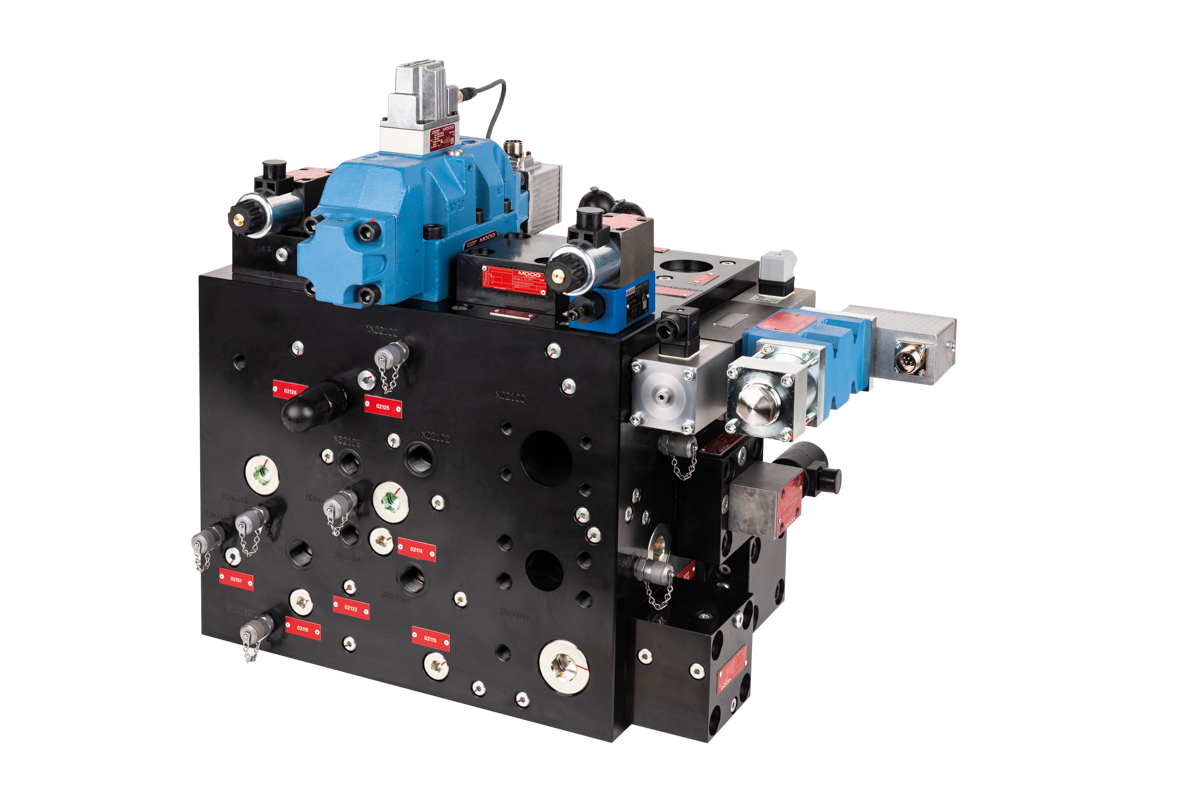

Гидравлические блоки и коллекторы

Hydraulic Manifolds · Integrated Assemblies

Блоки и коллекторы для компоновки клапанов и каналов в единую гидравлическую сборку. При заказе нужны схема, рабочие порты, установочные поверхности, конструктивные ограничения и серийный номер агрегата.

Исполнениепо гидросхеме
Присоединениепо проекту
Назначениеинтеграция клапанов
Hydraulic Manifoldsintegrated assemblies
↑ вернуться в меню
Электрогидравлические сервоприводы — оборудование Moog

Электрогидравлические сервоприводы

Industrial Electrohydraulic Servo Actuators

Исполнительные системы управления силой и перемещением в испытательных и промышленных установках. Состав привода, тип обратной связи и нагрузочные характеристики согласуются по проекту.

Управлениесила / положение
Исполнениепо проекту
Обратная связьпо конфигурации
Electrohydraulic ActuatorsServo Actuators
↑ вернуться в меню
Промышленные сервомоторы Moog — оборудование Moog

Промышленные сервомоторы Moog

Industrial Brushless Servo Motors · CD / Fastact H

Синхронные бесщёточные электродвигатели для высокодинамичного позиционирования. Для замены необходимо согласовать номинальный момент, скорость, напряжение, датчик обратной связи и посадочные размеры.

Серия CD0,15–77 Н·м
Серия Fastact H0,4–831 Н·м
ТипAC servo
CD Compact DynamicFastact HBrushless Servo Motors
↑ вернуться в меню

Другие направления продукции Moog

Дополнительные комплектующие и решения для гидравлических и электрических систем управления.

Электроника и контроллеры движения

Контроллеры управления осями, преобразователи и интерфейсные модули для согласования с сервоклапанами и электроприводами.

Датчики и аксессуары клапанов

Кабели, разъёмы, испытательное оборудование и интерфейсная электроника — подбор по модели и назначению.

Гидростанции и узлы питания

Гидравлические агрегаты и насосные системы для прессов, промышленных линий и динамических испытаний.

Сервоприводы и системы позиционирования

Системы управления движением с электрической или электрогидравлической исполнительной частью.

Запасные части и замена серий

Помощь в идентификации ранее выпускавшихся клапанов по маркировке и технической документации.

↑ вернуться в меню

Где применяется оборудование Moog

Прецизионная гидравлика Moog применяется в машинах, где важны динамика, повторяемость и точное регулирование.

Металлургия и прокатПозиционирование, управление силой и давлением в прокатных станах и технологических линиях.
Прессы и металлообработкаКонтуры регулирования положения, скорости и давления гидравлических прессов.
Литьё и пластмассыНасосы RKP и быстродействующие клапаны литьевых и экструзионных машин.
Испытательные стендыДинамические системы испытания материалов, приводов и механических компонентов.
Промышленная автоматизацияВысокоточное управление приводами производственных линий и специальных машин.
Энергетика и судовые системыУправляемое движение и силовые гидросистемы по индивидуальным требованиям.
↑ вернуться в меню

Какие данные нужны для подбора Moog

Для правильной замены сервоклапана или насоса нужны данные о конкретном исполнении и условиях работы.

Код и шильдикПолное обозначение Moog, серийный номер, фотография изделия и паспорт оборудования.
Тип и функциональная схемаГидравлическая схема, тип клапана, назначение узла и функция управления.
Давление и расходРабочее и предельное давление, расчётный расход и рабочая жидкость.
Электрика и управлениеПитание, входной сигнал, цифровой интерфейс, обратная связь и расположение разъёмов.
МонтажМонтажная поверхность ISO, размеры, расположение портов, крепёж и ориентация.
Режим эксплуатацииТемпература, загрязнённость жидкости, динамика, цикличность и требования к безопасному состоянию.
↑ вернуться в меню

Как СК Автопартс помогает с поставкой Moog

От идентификации маркировки до согласования комплектации и условий поставки промышленного оборудования.

1

Получаем запрос

Изучаем артикул, фото шильдика, техническое описание и эксплуатационные требования.

2

Проверяем исполнение

Сравниваем серию, электрический интерфейс, гидравлические характеристики и монтаж.

3

Готовим предложение

Уточняем конфигурацию, доступность, количество, стоимость и ориентировочный срок.

4

Организуем поставку

Согласовываем документы и логистику, передаём подтверждённую комплектацию заказчику.

↑ вернуться в меню

Moog — сервоклапаны D633–D685 и 761, картриджные клапаны X700, радиально-поршневые насосы RKP, сервоприводы и системы точного управления для промышленности.

СК Автопартс поможет определить исполнение Moog по маркировке, характеристикам гидросистемы и интерфейсам управления и организовать поставку необходимого оборудования.
