Flender — немецкий производитель промышленных и специальных редукторов, соединительных муфт и компонентов приводов | СК Автопартс

Полный каталог Flender →

Промышленные редукторы и соединительные муфты Flender

Flender разрабатывает механические приводы для промышленности: редукторы FLENDER ONE, H/B, PLANUREX 2/3, SIP, специальные решения для экструдеров и вертикальных мельниц, а также муфты N-EUPEX, RUPEX, N-ARPEX, BIPEX, ELPEX, ZAPEX и FLUDEX. СК Автопартс помогает определить исполнение по маркировке, моменту, передаточному отношению, присоединительным размерам и условиям работы и организовать поставку.

Промышленные редукторы
Планетарные редукторы
Муфты и компоненты
Промышленный редуктор Flender FLENDER ONE с валами и корпусом

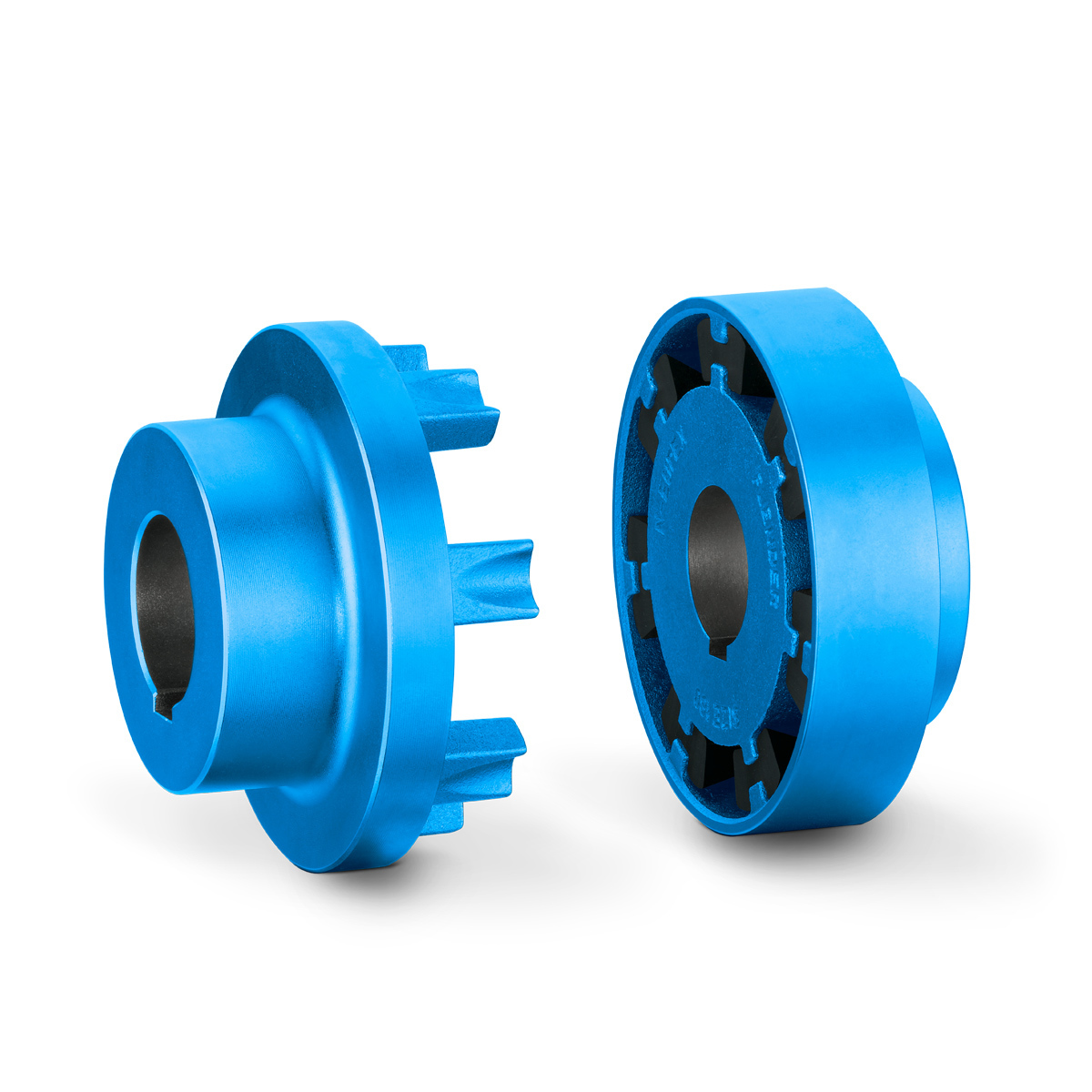

Упругая соединительная муфта Flender N-EUPEX
FLENDER Industrial DrivesРедукторы и муфты для тяжёлых промышленных приводов.

О Flender и подборе промышленных редукторов

О производителе Flender

Flender GmbH — немецкая компания, специализирующаяся на приводной технике для промышленности. Продуктовая программа охватывает промышленные и планетарные редукторы, соединительные муфты, приводные компоненты и решения для тяжёлых механизмов.

Редукторы Flender используются в приводах конвейеров, дробилок, мельниц, подъёмного оборудования, экструдеров, насосов и другой промышленной техники. В дополнение к типовым редукторам производитель предлагает отраслевые исполнения, системы смазки, охлаждения и компоненты для сервисного обслуживания.

Как СК Автопартс помогает с подбором

Для замены редуктора достаточно начать с фотографии шильдика, полного MLFB/типа, серийного номера и чертежа присоединений. Проверяем передаточное отношение, момент, скорость, валы, монтаж, смазку, дополнительные опции и условия работы.

Для муфт нужны полный тип, размер, диаметр валов и шпоночных пазов, передаваемый момент, скорость, величина смещений и тип эластомерного элемента. Если изделие снято с производства, возможность замены оцениваем только после проверки геометрии и режима привода.

FLENDER ONEсовременные модульные промышленные редукторы
PLANUREX 2/3планетарные решения для высоких моментов
SIPкомпактные планетарные приводы
N-EUPEX / RUPEXупругие промышленные соединительные муфты

Основные продуктовые направления Flender

Основные продуктовые семейства Flender: промышленные, планетарные и специальные редукторы, а также жёсткие, упругие, высокоэластичные и гидродинамические муфты. Параметры даны по линейкам, конкретное исполнение проверяется по заводской документации.

Flender ONE современный промышленный редуктор синего цвета

Промышленные редукторы FLENDER ONE

FLENDER ONE · Modular Industrial Gear Units

Новое модульное семейство одноступенчатых и многоступенчатых промышленных редукторов. Подбирается под реальный нагрузочный профиль и монтажное положение; линейка охватывает более ста промышленных применений. Современные исполнения используют интегрированное мониторинговое решение AIQ Core. Для заказа необходимы исполнение, момент, передаточное отношение, схема установки и тип вала.

Конфигурациямодульная
Ступени1 и несколько
МониторингAIQ Core
FLENDER ONEодноступенчатыемногоступенчатыевертикальный / горизонтальный монтаж
↑ вернуться в меню
Индустриальные цилиндрические и конические редукторы Flender H и B

Цилиндрические и коническо-цилиндрические редукторы

FLENDER H / B · Helical & Bevel-Helical Gear Units

Универсальные редукторы для конвейерного транспорта, смесителей, приводов подъёмного оборудования и производственных линий. Цилиндрическая серия H применяется в параллельных валовых схемах; коническо-цилиндрическая B — в угловых приводах. Производитель предлагает различные варианты валов и монтажа для промышленных установок.

Номинальный момент3 100–1 400 000 Н·м
Передаточное числоi = 1,25–450
Типоразмеры28
H2 / H3 / H4B2 / B3 / B4параллельные валыугловая схема
↑ вернуться в меню
Планетарный редуктор Flender PLANUREX 3 для тяжёлого привода

Тяжёлые планетарные редукторы PLANUREX 3

PLANUREX 3 Standard Series

Планетарные редукторы повышенной плотности мощности для тяжёлых механизмов: валковых прессов, мельниц, сахарных производств и транспортирующих систем. В линейке предусмотрены горизонтальный и вертикальный монтаж, опоры реактивного момента и опциональное охлаждение масла. Конкретное исполнение проверяется по нагрузочному циклу и компоновке.

Номинальный момент480–5 450 кН·м
Передаточное числоi = 45–300
Типоразмеры17
PLANUREX 3L / XLP3DHдля roller presses
↑ вернуться в меню
Планетарный редуктор Flender PLANUREX 2 с массивным полым валом

Планетарные редукторы PLANUREX 2

PLANUREX 2 Standard Series

Модульные планетарные редукторы для тяжёлой промышленности с широким диапазоном моментов и передаточных отношений. Применяются в транспортёрах, подъёмных устройствах, смесителях и технологических приводах. Варианты выходных валов и моторных соединений выбираются по реальному заданию.

Номинальный момент117–2 600 кН·м
Передаточное числоi = 25–4 000
Типоразмеры22
PLANUREX 2полый валфланцевый выходвертикальная / горизонтальная установка
↑ вернуться в меню
Мотор-редуктор Flender SIP с планетарной передачей и электродвигателем

Компактные планетарные редукторы SIP

FLENDER SIP · Planetary Gear Units

Компактные планетарные мотор-редукторные решения с высокой плотностью мощности, подходящие для горизонтального и вертикального монтажа. Доступны варианты валов со шпонкой, шлицами, стяжной втулкой либо фланцевым выходом. Подбор включает сопоставление электродвигателя, нагрузки, опор и передаточного числа.

Номинальный момент10–80 кН·м
Передаточное числоi = 25–15 000
Типоразмеры8
FLENDER SIPmotor integratedфланцевый выходполый / сплошной вал
↑ вернуться в меню
Редукторы для экструдеров Flender — техническая схема, не фотография товараТЕХНИЧЕСКАЯ ИЛЛЮСТРАЦИЯ

Редукторы для экструдеров Flender

Single-Screw Extruder Gear Units · E2HA / E3HA

Редукторы для одношнековых экструдеров в производстве пластмасс и резины. Конструкции рассчитаны на восприятие значительных осевых усилий от шнека; предусмотрены варианты со встроенным или внешним упорным подшипником. Для замены важны направление и величина осевой нагрузки, тип подшипника, присоединения и тепловой режим.

Выходной момент6 300–173 000 Н·м
Передаточное отношениеi = 6,3–28
Число ступеней2 или 3
E2HAE3HAодношнековые экструдерыупорный подшипник
↑ вернуться в меню
Редукторы вертикальных мельниц KMP / KMPS — техническая схема, не фотография товараТЕХНИЧЕСКАЯ ИЛЛЮСТРАЦИЯ

Редукторы вертикальных мельниц KMP / KMPS

KMP · KMPS · KM2P · Vertical Mill Drives

Специализированные приводы вертикальных мельниц для помола сырья, клинкера и шлака. Конструкция включает конические, цилиндрические и планетарные ступени, а также опорные узлы для больших осевых нагрузок. Подбор по исходной маркировке, мощности, скорости, типу мельницы, габаритам и системе смазки.

Назначениевертикальные мельницы
KMPS: мощностьдо 4 000 кВт
Подборпо типу / размеру
KMPKMPSKM2Pвертикальная мельница
↑ вернуться в меню
Пальцевая упругая муфта Flender N-EUPEX с разъединёнными полумуфтами

Упругие пальцевые муфты N-EUPEX

N-EUPEX / N-EUPEX DS Pin Couplings

Упругие соединительные муфты для компенсации несоосности валов и снижения ударных нагрузок. Серия N-EUPEX использует сменные эластомерные элементы; варианты N-EUPEX DS отличаются характером передачи момента при повреждении упругих элементов. При подборе важны посадочные отверстия, тип полумуфт, частота вращения, температура и момент.

Момент N-EUPEX12–85 000 Н·м
Температуразависит от эластомера
Типоразмеры23
N-EUPEX A / B / HN-EUPEX DSDK / DKSсменные эластомеры
↑ вернуться в меню
Муфта Flender RUPEX с втулками и пальцами промышленного привода

Втулочно-пальцевые муфты RUPEX

RUPEX Pin & Bush Couplings

Высоконагруженные муфты с пальцами и эластичными втулками для передачи момента между агрегатами. Предназначены для крупных промышленных приводов, насосов, вентиляторов, компрессоров, мельниц и транспортирующих установок. Конкретный тип RWN/RWS и диаметр расточки подбираются по спецификации.

Номинальный момент200–1 690 000 Н·м
Температуразависит от исполнения
Типоразмеры26
RUPEX RWNRUPEX RWSAIQ Detect (опция)
↑ вернуться в меню
Цельностальные дисковые муфты N-ARPEX / ARPEX — техническая схема, не фотография товараТЕХНИЧЕСКАЯ ИЛЛЮСТРАЦИЯ

Цельностальные дисковые муфты N-ARPEX / ARPEX

N-ARPEX · ARPEX All-Steel Disc Couplings

Беззазорные крутильно-жёсткие многодисковые муфты для насосов, компрессоров, турбин, генераторов и других высоконагруженных приводов. Компенсируют допустимые осевые, угловые и радиальные смещения валов; серия выбирается по моменту, оборотам, монтажной длине и требованиям к исполнению.

N-ARPEX: момент350–2 000 000 Н·м
Рабочая температура−60…+280 °C
Типцельностальная
N-ARPEX ARN-6ARN-8 / ARN-10ARPEXдисковые пакеты
↑ вернуться в меню
Упругие кулачковые муфты BIPEX — техническая схема, не фотография товараТЕХНИЧЕСКАЯ ИЛЛЮСТРАЦИЯ

Упругие кулачковые муфты BIPEX

BIPEX · N-BIPEX · Elastic Claw Couplings

Компактные упругие муфты с эластомерными кулачковыми элементами для соединения двигателей с насосами, вентиляторами и механизмами общего назначения. Предусмотрены разные исполнения и эластомеры; типоразмер, посадка на вал, допустимая несоосность и пусковая нагрузка определяют подбор.

BIPEX: момент21–5 100 Н·м
Температура BIPEX−50…+100 °C
Конструкциякулачковая
BIPEXN-BIPEXBWN / BWTупругие элементы
↑ вернуться в меню
Высокоэластичные муфты ELPEX — техническая схема, не фотография товараТЕХНИЧЕСКАЯ ИЛЛЮСТРАЦИЯ

Высокоэластичные муфты ELPEX

ELPEX · ELPEX-B · ELPEX-S Highly Flexible Couplings

Высокоэластичные кольцевые, шинные и дисковые муфты для приводов с крутильными колебаниями, неравномерной нагрузкой и периодическими ударными моментами. Исполнение выбирают с учётом жёсткости, допустимых смещений, среды, температуры и механической совместимости.

ELPEX: момент1 600–90 000 Н·м
ELPEX-S: момент330–63 000 Н·м
ELPEX-B: момент24–14 500 Н·м
ELPEXELPEX-BELPEX-Sэластичные элементы
↑ вернуться в меню
Зубчатая муфта Flender ZAPEX ZW промышленного исполнения

Жёсткие зубчатые муфты ZAPEX

ZAPEX ZN / ZW · N-ZAPEX Gear Couplings

Двухшарнирные зубчатые муфты для высоких крутящих моментов и тяжёлых режимов эксплуатации. Серии ZAPEX ZN/ZW и более новые N-ZAPEX применяют, когда требуются высокая несущая способность и компенсация смещения валов. Согласуются допустимая несоосность, смазка, посадки и наружные габариты.

ZAPEX ZW1 300–7 200 000 Н·м
N-ZAPEX XWдо 10 000 000 Н·м
Типзубчатая муфта
ZAPEX ZNZAPEX ZWN-ZAPEX XN / XW
↑ вернуться в меню
Гидродинамическая муфта Flender FLUDEX в разрезе

Гидродинамические муфты FLUDEX

FLUDEX Fluid Couplings

Гидродинамические муфты для плавного пуска и ограничения ударных нагрузок в приводной линии. Передают крутящий момент через рабочую жидкость, уменьшая непосредственное воздействие пусковых перегрузок на механическую передачу. Важны характеристики двигателя, рабочей машины, инерция, число пусков, типоразмер и жидкость.

Принципгидродинамический
Назначениеплавный пуск
Подборпо нагрузке / пуску
FLUDEXпривод конвейеранасосные приводывентиляторы
↑ вернуться в меню

Другие направления продукции Flender

Помимо основных семейств, Flender выпускает специализированные редукторы, муфты и комплектующие для промышленных и энергетических установок.

Судовые редукторы NAVILUS

Судовые передачи NAVILUS для основных, вспомогательных и генераторных приводов, включая дноуглубительную технику.

Редукторы для конвейеров и элеваторов

Специальные приводы ленточных конвейеров, ковшовых элеваторов, подъёмных и поворотных механизмов.

Предохранительные и беззазорные муфты

Муфты ARPEX Safety, SIPEX и BIPEX-S для защиты от перегрузок и точной передачи момента.

Системы подачи и охлаждения масла

Насосные и фильтрационные узлы, маслостанции и компоненты смазки для промышленных редукторов.

Турборедукторы и специализированные передачи

Решения для энергетики, компрессорных агрегатов и высокооборотных приводов под индивидуальный проект.

Запчасти и сервисные комплекты

Зубчатые колёса, подшипники, уплотнения, дисковые пакеты, эластомерные элементы — по шильдику и документации.

↑ вернуться в меню

Где применяются редукторы и муфты Flender

Продукция рассчитана на широкий спектр приводных задач — от насосных агрегатов до тяжёлых непрерывных технологических линий.

Горнодобывающая промышленностьКонвейеры, дробилки, валковые прессы, мельницы и горно-транспортные машины.
Цемент и строительные материалыПриводы вращающихся печей, мельниц, транспортеров и подачи сыпучих материалов.
МеталлургияПрокатные и вспомогательные механизмы, транспортирующие линии и тяжёлые промышленные приводы.
ЭнергетикаНасосы, вентиляторы, вспомогательные приводы и гидроэнергетическое оборудование.
Пластмассы и резинаОдно- и двухшнековые экструдеры, смесители и вспомогательные передачи.
Вода и водоочисткаАэраторы, мешалки, насосные агрегаты и приводное оборудование очистных сооружений.
↑ вернуться в меню

Какие данные нужны для подбора Flender

Для прямой замены достаточно исходного заводского обозначения; для нового привода потребуется техническое задание на нагрузку и компоновку.

Обозначение и шильдикMLFB/тип, заказной номер, серийный номер, фото шильдика и установленного агрегата.
Момент и мощностьНоминальный и пиковый момент, мощность двигателя, момент пуска и характер ударных нагрузок.
Частота и передаточное отношениеОбороты входного и выходного валов, передаточное отношение, возможный реверс.
Монтаж и геометрияМонтажное положение, расположение и диаметры валов, фланцы, шпоночные пазы, расстояния.
Условия работыРабочий цикл, температура, пыль, влажность, высота установки, система смазки и охлаждения.
Параметры муфтыТип и размер муфты, посадки валов, осевое/радиальное смещение, эластомер и ограждение.
Особые параметры установкиДля экструдеров — осевая нагрузка и упорный подшипник; для мельниц — габариты, направление нагрузки, особенности смазки; для муфт — тип эластомера и монтажная длина.
↑ вернуться в меню

Как мы помогаем с поставкой Flender

Работаем от маркировки и исходных параметров привода до согласованного исполнения редуктора, муфты или комплекта запчастей.

1

Получаем запрос

Принимаем шильдик, тип редуктора/муфты, чертёж и описание условий работы.

2

Проверяем исполнение

Сверяем момент, отношение, крепление, размеры валов, опции смазки и тип соединения.

3

Готовим предложение

Уточняем наличие, комплектацию, возможность замены, стоимость, срок и документы.

4

Организуем поставку

Согласовываем закупку, маршрут доставки, документы и передачу оборудования заказчику.

↑ вернуться в меню

Flender — промышленные и планетарные редукторы FLENDER ONE, H/B, PLANUREX, специальные приводы E2HA/E3HA и KMP/KMPS, муфты N-EUPEX, RUPEX, N-ARPEX, BIPEX, ELPEX, ZAPEX и FLUDEX.

СК Автопартс поможет подобрать редуктор или муфту Flender по шильдику, мощности, моменту, передаточному отношению, размерам валов и режиму работы и организовать поставку.
